Co to jest obciążalność prądowa i dlaczego jest ważna?
Obciążalność prądowa to maksymalna wartość prądu, którą kabel może bezpieczeństwa przewodzić przez dłuższy okres. Zastosowanie tego parametru znacząco redukuje ryzyko przegrzewania oraz uszkodzeń izolacji, co jest kluczowe dla bezpieczeństwa instalacji elektrycznych. Zgodnie z obowiązującymi normami, takimi jak PN-HD 60364-5-52, przekroczenie tej wartości wiąże się z niebezpieczeństwem przegrzewania kabel. To z kolei może prowadzić do zniszczenia izolacji, a w najgorszym scenariuszu skończyć się zwarciem, pożarem lub poważnym porażeniem prądem.
Dlatego tak istotne jest dobranie odpowiednich kabli, które charakteryzują się właściwą obciążalnością prądową. Należy również pamiętać, że wiele czynników wpływa na zdolność przewodzenia prądu, w tym:
- długość przewodu,
- typ przewodu,
- środowisko.
Właściwe ustalenie obciążalności jest kluczowe dla poprawnego funkcjonowania instalacji, chroniąc użytkowników przed potencjalnymi zagrożeniami. Dodatkowo, przestrzeganie przepisów dotyczących obciążalności prądowej ma istotne znaczenie w różnych zastosowaniach. Przy projektowaniu systemów elektrycznych oraz wyborze odpowiedniego uziemienia i zabezpieczeń przed porażeniem prądem, długoletnia obciążalność przewodów powinna być zawsze brana pod uwagę.
Jak obliczyć wymagany przekrój kabla?
Aby prawidłowo wybrać przekrój kabla, trzeba uwzględnić kilka kluczowych aspektów. Po pierwsze, warto określić natężenie prądu, które będzie płynąć przez przewód. Można je obliczyć, dzieląc moc odbiornika wyrażoną w watach przez napięcie w woltach. Dla prądu przemiennego o napięciu 230V, wzór na natężenie prądu (I) to I = P / U, gdzie P to moc, a U to napięcie.
Kolejnym istotnym czynnikiem jest długość przewodu (L), ponieważ wpływa ona na spadek napięcia (Ua) w instalacji. Wzór na obliczenie tego spadku to Ua = I × R, gdzie R oznacza rezystancję przewodu. Jej wartość zależy od użytego materiału – miedź i aluminium mają różne właściwości przewodzące, przy czym miedź wypada lepiej.
Nie można zapominać o temperaturze otoczenia, która także ma znaczenie – różne materiały zachowują się inaczej w różnych warunkach termicznych. Aby ułatwić sobie obliczenia, można skorzystać z kalkulatorów online lub tabel obciążalności prądowej.
Dodatkowo, istnieją normy i przepisy regulujące kwestie dotyczące instalacji elektrycznych, które wskazują na wymogi związane z doborem przekroju kabla, co zwiększa bezpieczeństwo. Skorzystanie z dostępnych wzorów dotyczących mocy czynnej oraz narzędzi online, które uwzględniają wszystkie powyższe parametry, pozwala na dokładny dobór przekroju kabla do konkretnej instalacji. Jest to niezwykle ważne dla jej prawidłowego i bezpiecznego działania.
Jakie tabele obciążalności prądowej można wykorzystać do doboru kabli?
Tabele obciążalności prądowej stanowią istotne narzędzie przy wyborze kabli do systemów elektrycznych. Zawierają one precyzyjne dane na temat maksymalnego prądu, jaki mogą przeprowadzać różne przekroje przewodów. Uwzględniają przy tym różnorodne czynniki, takie jak:
- temperatura,
- rodzaj izolacji,
- warunki otoczenia.
Norma PN-HD 60364-5-52 oferuje tabelaryczne zestawienia obciążalności dla kabli miedzianych, które różnią się w zależności od ich ułożenia. Można dostrzec różnice w przypadku:
- instalacji otwartych,
- instalacji zamkniętych,
- przewodów prowadzących w korytkach kablowych,
- przewodów w kieszonkach.
Ponadto, materiał użyty do produkcji przewodnika, na przykład miedź lub aluminium, oraz rodzaj izolacji, jak PVC, również mają wpływ na ich zdolność do przenoszenia prądu. Umiejętne korzystanie z aktualizowanych tabel obciążalności jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznych. Wielu producentów przewodów oferuje również własne tabele oraz kalkulatory, co znacznie ułatwia dobór odpowiedniego przekroju kabla do konkretnych zastosowań. Każdy projekt powinien zatem brać pod uwagę specyfikę warunków, w jakich będą prowadzone kable, oraz adekwatne parametry techniczne, co ma istotny wpływ na właściwy dobór kabla oraz jego obciążalność.
Jakie są zalecane przekroje kabli przy różnych mocach?
Zalecane przekroje kabli różnią się w zależności od rodzaju instalacji oraz od zapotrzebowania mocy urządzeń. Na przykład, w typowych domowych instalacjach, gdzie napięcie wynosi 230 V, zaleca się:
- stosowanie kabli o przekroju 2,5 mm² dla obciążeń do 1000 W,
- rozważenie kabla o przekroju 4 mm², jeśli moc wzrasta do 2000 W.
W przypadku instalacji trójfazowych z napięciem 400 V, należy pamiętać, że:
- przekrój 1,5 mm² wystarcza do obsługi odbiorników osiągających moc do 4,5 kW,
- dla obciążeń sięgających 11 kW rekomenduje się kabel o przekroju 2,5 mm².
W instalacjach niskonapięciowych, takich jak 12 V, odpowiedni przekrój to:
- 0,5 mm² dla obciążeń do 100 W.
Wybór odpowiedniego przekroju kabli zależy także od długości przewodu, ponieważ:
- dłuższe kable mogą powodować większy spadek napięcia,
- co w wielu przypadkach wymaga zastosowania grubszych kabli.
Dodatkowo, nie można zapominać o dostosowaniu zabezpieczenia nadprądowego do obciążalności używanego kabla, co ma kluczowe znaczenie dla minimalizacji ryzyka przegrzewania i awarii. Uwzględnienie tych różnych aspektów jest niezbędne w procesie projektowania instalacji elektrycznych, co wpływa na bezpieczeństwo oraz efektywność energetyczną całego systemu.

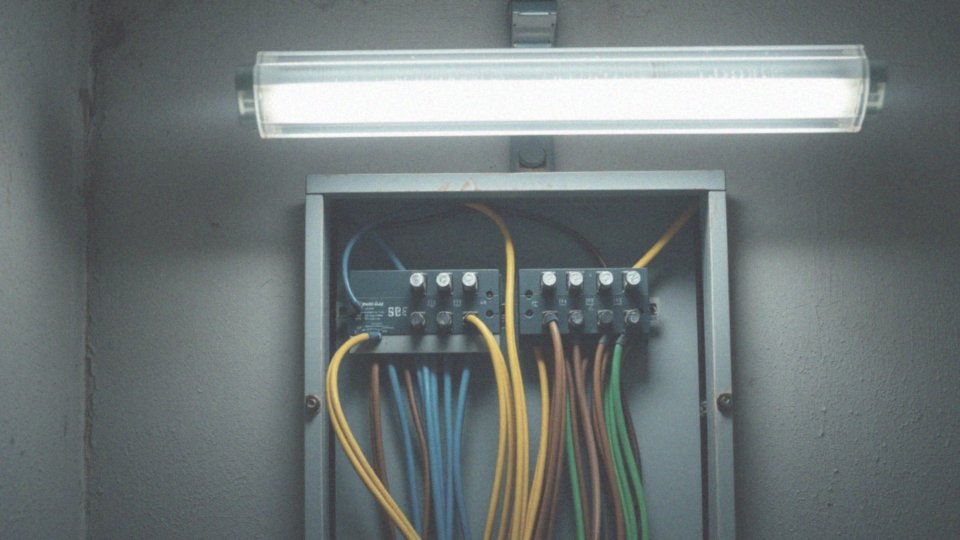

Od czego zależy obciążalność prądowa kabla?
Obciążalność prądowa kabli jest zależna od kilku istotnych czynników, które warto uwzględnić podczas projektowania systemów elektrycznych. Przede wszystkim, przekrój kabla ma kluczowe znaczenie dla jego możliwości przewodzenia prądu. Zwiększony przekrój przekłada się na lepszą obciążalność, co pozwala na bezpieczne przesyłanie większych natężeń.
Również materiał, z którego wykonany jest przewodnik, ma duże znaczenie; kable miedziane charakteryzują się lepszymi właściwościami przewodzącymi niż ich aluminiowe odpowiedniki, co zwiększa ich obciążalność. Rodzaj zastosowanej izolacji, czy to PVC, czy inny materiał, ma wpływ na maksymalne temperatury, które kabel jest w stanie wytrzymać w danych warunkach otoczenia.
Do tego temperatura otoczenia to kolejny kluczowy aspekt, który wpływa na obciążalność kabli. Wysokie temperatury mogą ograniczać zdolność przewodzenia prądu, a sposób ułożenia kabli – na przykład w przestrzeni otwartej lub w zamkniętych instalacjach – wpływa na ich zdolności chłodzące, co ma z kolei konsekwencje dla obciążalności.
Dodatkowo, liczba żył w kablu oraz warunki chłodzenia są równie ważne. Cechy kabli jednożyłowych, wielożyłowych czy czterożyłowych różnią się między sobą, co również ma wpływ na ich obciążalność. Kluczowym elementem jest także właściwe stosowanie współczynników korygujących, które biorą pod uwagę temperaturę otoczenia oraz grupowanie kabli, aby zapewnić bezpieczeństwo i efektywność użytkowania instalacji elektrycznych.
Jak długość przewodu wpływa na dobór przekroju?
Długość przewodu ma ogromny wpływ na dobór przekroju kabla, głównie ze względu na spadek napięcia. W miarę wydłużania się przewodu, rośnie opór elektryczny, co prowadzi do znaczniejszych spadków napięcia w instalacji. Z tego powodu ważne jest, aby maksymalny dopuszczalny spadek napięcia został określony jeszcze przed wyborem odpowiedniego przekroju.
Dla przewodów przekraczających 30 metrów, zaleca się stosowanie kabli o:
- większym przekroju,
- co pomoże zminimalizować spadek napięcia do zaakceptowanych norm,
- co z kolei zapewni prawidłowe funkcjonowanie urządzeń elektrycznych.
Podczas obliczania przekroju kabla uwzględniamy:
- długość linii,
- moc zainstalowanych urządzeń,
- dopuszczalny spadek napięcia.
Takie podejście nie tylko zwiększa bezpieczeństwo, ale także wpływa na poprawę efektywności energetycznej całej instalacji. Warto również pamiętać, że projektując instalacje elektryczne, długie kable mogą wymagać:
- dodatkowych inwestycji w materiały o większej wytrzymałości,
- odpowiednie izolacje.
Ostatecznie, prawidłowy dobór przekroju kabla jest kluczowy, aby zapewnić bezpieczeństwo użytkowników oraz właściwe funkcjonowanie całego systemu elektrycznego.
Jakie czynniki wpływają na potrzebną moc a przekrój kabla?
Wybór odpowiedniego przekroju kabla jest niezwykle ważny w procesie projektowania instalacji elektrycznych. Na tę decyzję wpływa wiele aspektów, a jednym z najważniejszych jest moc odbiornika oraz napięcie instalacji, które razem determinują natężenie prądu. Gdy moc wzrasta przy stałym napięciu, natężenie prądu również się zwiększa, co skutkuje koniecznością użycia większego przekroju kabla, aby uniknąć przegrzewania przewodów.
Należy również zwrócić uwagę na rodzaj obciążenia. Obciążenia rezystancyjne działają inaczej niż te indukcyjne, co ma wpływ na współczynnik przesunięcia fazowego. W przypadku obciążeń indukcyjnych należy pamiętać o dodatkowych stratach energii, które mogą wystąpić i które muszą być uwzględnione w obliczeniach.
Kolejnym czynnikiem, który odgrywa istotną rolę, jest długość przewodu – im bardziej wydłużony, tym większy spadek napięcia, co znowu wymaga większego przekroju, by zachować efektywność działania. Nie można też zapominać o wpływie temperatury otoczenia na obciążalność prądową kabla; podwyższone temperatury mogą ją ograniczać.
Dlatego kluczowe jest, by przy doborze przekroju kabla brać pod uwagę zarówno parametry techniczne urządzenia, jak i warunki, w jakich instalacja ma być zainstalowana. Takie podejście znacząco zmniejsza ryzyko przegrzewania oraz zwiększa bezpieczeństwo użytkowników. Wszystkie te czynniki stanowią istotne elementy w procesie optymalizacji przekroju kabla.

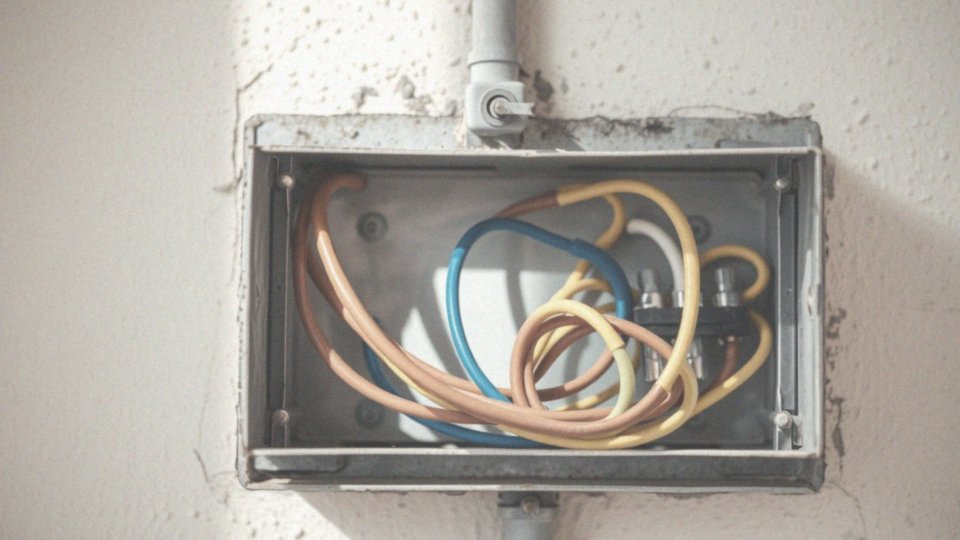

Dlaczego dobór przekroju kabla ma wpływ na bezpieczeństwo instalacji?
Wybór właściwego przekroju kabla ma kluczowe znaczenie dla bezpieczeństwa instalacji elektrycznych. Przekroczenie dopuszczalnej obciążalności prądowej może prowadzić do:
- przegrzewania się przewodów,
- ryzyka uszkodzenia izolacji,
- pojawienia się zwarcia,
- zapłonu.
Używanie kabli o niewłaściwych wymiarach ogranicza ich zdolność do prowadzenia prądu, co staje się szczególnie niebezpieczne przy dużych obciążeniach. Podczas dobierania przekroju warto zwrócić uwagę na natężenie prądu, który przepływa przez poszczególne przewody. Zbyt mały przekrój w stosunku do potrzeb instalacji skutkuje tym, że kabel nie jest w stanie odprowadzać ciepła, co prowadzi do jego przegrzewania. Również bardzo ważne jest, aby dobrane zabezpieczenia, takie jak bezpieczniki czy wyłączniki nadprądowe, były zgodne z obciążalnością prądową kabla.
Dodatkowo, czynniki zewnętrzne, takie jak temperatura otoczenia oraz sposób, w jaki ułożone są przewody, znacząco wpływają na skuteczność działania całej instalacji. Nieodpowiedni dobór przekroju kabla może także wpływać na efektywność energetyczną urządzeń elektrycznych. Dlatego tak istotne jest dobranie odpowiedniego przekroju, by zapewnić zarówno bezpieczeństwo, jak i prawidłowe funkcjonowanie całego systemu elektrycznego.
Dlaczego niewłaściwy dobór przekroju może prowadzić do przegrzewania?
Właściwy dobór przekroju kabla jest kluczowy, by uniknąć problemów związanych z przegrzewaniem, które mogą mieć poważne konsekwencje. Jeśli średnica przewodu jest za mała w stosunku do przewidywanego obciążenia, wzrasta opór elektryczny, co prowadzi do nadmiernej produkcji ciepła. Zgodnie z prawem Joule’a-Lenza, w miarę zwiększania oporu, większa ilość ciepła wydziela się w przewodach. Kiedy przez kabel przepływa zbyt intensywny prąd, niewystarczająca średnica powoduje nagrzewanie się zarówno samego przewodnika, jak i jego izolacji.
Przewlekłe przegrzewanie może doprowadzić do uszkodzenia izolacji, co z kolei zwiększa ryzyko zwarcia; w najgorszych scenariuszach może to prowadzić do pożaru. Zwiększająca się temperatura przewodu negatywnie wpływa również na jego żywotność, co skutkuje przedwczesnym zużyciem materiałów. Dlatego tak istotne jest, aby odpowiednio dostosować przekrój kabla do przewidywanego obciążenia. Taki dobór nie tylko minimalizuje ryzyko awarii, ale także poprawia bezpieczeństwo całego systemu elektrycznego.
Odpowiednia konfiguracja przekrojów ma również znaczenie dla efektywności kosztowej eksploatacji. Pozwala ona na:
- redukcję spadków napięcia,
- ograniczenie strat energii w instalacji,
- lepsze wyniki finansowe w dłuższej perspektywie.
Jakie są konsekwencje niewłaściwego doboru przekroju kabla?
Właściwy wybór przekroju kabla jest kluczowy, aby uniknąć poważnych konsekwencji, które mogą zagrażać życiu i zdrowiu użytkowników oraz prowadzić do kosztownych napraw. Zbyt mały przekrój kabli zwiększa ryzyko ich przegrzewania, co w konsekwencji uszkadza izolację. Przegrzane przewody stają się bardziej podatne na zwarcia, co może doprowadzić do pożaru lub porażenia prądem.
Ważne jest także uwzględnienie aspektów prawnych – w przypadku awarii lub pożaru problemy związane z nieodpowiednim doborem przekroju mogą uniemożliwić uzyskanie odszkodowania od firmy ubezpieczeniowej. Dodatkowo, przedwczesne zużycie instalacji elektrycznej wiąże się z koniecznością częstszych napraw i wymiany przewodów, co generuje dodatkowe koszty.
Nie można też zapominać o ryzyku uszkodzeń mechanicznych oraz obniżonej efektywności energetycznej całego systemu. Dlatego tak istotne jest dokładne rozważenie wszystkich czynników mających wpływ na obciążalność prądową przy wyborze odpowiedniego przekroju kabla. Odpowiednie podejście pozwala nie tylko unikać uszkodzeń, ale także oszczędzać czas i pieniądze w dłuższej perspektywie.
Jaka jest maksymalna obciążalność różnych przekrojów kabli?
Maksymalna obciążalność prądowa kabli jest kluczowym elementem, który znacząco wpływa na bezpieczeństwo i efektywność systemów elektrycznych. W przypadku kabli miedzianych, przy standardowych warunkach, na przykład w temperaturze 30°C i zainstalowanych w rurkach, wartości obciążalności są następujące:
- dla przekroju 1,5 mm² wynoszą 16A,
- dla 2,5 mm² – 20A,
- dla 4 mm² – 25A,
- dla 6 mm² – 32A,
- dla 10 mm² – 45A,
- dla 16 mm² – 63A.
Te liczby mają charakter orientacyjny i konieczne jest ich weryfikowanie za pomocą tabel obciążalności prądowej, które uwzględniają szczegółowe warunki instalacji oraz obowiązujące normy, takie jak PN-HD 60364-5-52. Warto pamiętać, że obciążalność prądowa różni się także w zależności od materiału używanego do produkcji kabli. Na przykład kable aluminiowe charakteryzują się innymi właściwościami przewodzenia prądu niż kable wykonane z miedzi.
Również długość przewodu oraz sposób jego układania mają istotne znaczenie. Dłuższe kable wymagają zastosowania większych przekrojów, co pomaga zmniejszyć straty napięcia. Używanie kabli o niewłaściwej średnicy może prowadzić do ich przegrzewania, co z kolei zwiększa ryzyko uszkodzenia izolacji i może nawet doprowadzić do pożaru. Dlatego niezwykle istotne jest precyzyjne obliczenie maksymalnej obciążalności prądowej kabli i ich odpowiedni dobór. To niezbędny krok, aby zyskać pewność co do bezpieczeństwa i długowieczności instalacji elektrycznych.
